| Place of Origin: | China |
|---|---|
| Μάρκα: | Saibo |
| Πιστοποίηση: | CE/ISO |
| Model Number: | YX15-1170 |
| Minimum Order Quantity: | 1 set |
| Τιμή: | negotiation |
| Packaging Details: | Suitable for ocean shipment |
| Delivery Time: | 90 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 300 sets per year |
| Product Name: | Culvert roll forming machine | Main PowerPower: | 45KW *2 |
|---|---|---|---|
| Hydraulic Power: | 30kw | Station: | About 26 stations |
| Roller material: | Gcr15 with chrome treatment | Drive: | By gear box |
| Decoiler: | 15T hydraulic with coil car | Track punching servo power: | 5.5KW |
| Shaft Diameter: | 155mm full-bodied | Forming speed: | 0-12m/min |
| Επισημαίνω: | Μηχανή σχηματισμού κυλίνδρων 4 mm Silo,Υδραυλική μηχανή σχηματισμού κυλίνδρων από σιλό Decoiler,Μηχανή σχηματισμού σιλουάνων με υδραυλικό Decoiler |
||
Μηχανή σχηματισμού κυλίνδρων με αυτοματοποιημένο σιλό με μηχανή με υδραυλικό σύστημα κοπής
1Κύρια προδιαγραφές:
| - Όχι, όχι. | Προδιαγραφή του υλικού | |
1 | Κατάλληλο υλικό | ΓΔ, MS, Q345 |
2 | πλάτος της πρώτης ύλης | Βάσει των μεγεθών των σκελετών. |
| 3 | Δάχος | 20,0-4,0 mm |
2Το διάγραμμα της ροής των διαδικασιών
Υδραυλικός αποστροφωτήρας ∆ιαχείριση κεφαλής φτυάριου ((Βοηθητική τροφοδοσία +Επίπεδο) Διακοπή προεπιλογής ∆ιαμόρφωση ρολ ∆ιακοπή και συλλογή καλωδίων αποβλήτων ∆ιακοπή κινητής τρύπησης ∆ιακόπτης υδραυλικής κοπής ∆ιακόπτης
3. Προδιαγραφή των εξαρτημάτων
| 1 Αποσύρτης | ||
| Λειτουργία | Για να ξετυλίγεται η ταινία και να διατηρείται η απαιτούμενη οπισθοεπίδραση κατά τη διάρκεια του πρώτου κύλισης. | |
| Συμπεριλαμβάνει | Εφοδιασμένο με υδραυλικό βραχίονα υποστήριξης, αυτόματο υδραυλικό | |
| Δυνατότητα φόρτωσης | Μέγιστο.15 τόνους | |
| Αριθμός του μάνδρου | 1 μάντρα | |
| 2 Μηχανή σχηματισμού | |
| 1)Συσκευή κεφαλής φτυάρι | |
| Λειτουργία | Χρησιμοποιείται για να ανοίξει το κεφάλι του ατσάλινου κυλίνδρου, να ευθυγραμμίσει το κομμάτι κάμψης και να κάνει το κεφάλι πλάκας να εισέλθει στο ρολάρι τσιμπήματος ομαλά |
| Εναρμόνιση | Συνολικά 5 ρολά, 2 κορυφαία ρολά και 3 κάτω ρολά |
| Υλικό κυλίνδρου επιπέδου | 40CR, HCR50 |
| 2) Προεπεξεργασία | |
| Λειτουργία | Τρίχωμα επίπεδα πριν από τη διαμόρφωση κυλίνδρων, που χρησιμοποιείται για την αλλαγή της τροχιάς |
| Υλικό λεπίδα | D2, 58-62 σκληρότητα HRC |
| 3) Κύρια σχηματισμός ρολ | |
| Σχηματισμός σταθμού | Περίπου26σταθμοί |
| Κεντρικό πλαίσιο | Ζυθοποιία ολόκληρης δομής |
| Υλικό κυλίνδρων | Gcr15 Σβήσιμο HRC58-62 βαθμοί, συνολική τελική στροφή |
| Διάμετρος άξονα | Ανώτερος άξονας: Φ155mm πλήρης σχήματος |
| Υλικό άξονα | 40CR, με σβήσιμο και θέρμανση |
| Οδήγηση | Μετατροπέα για κάθε σταθμό σχηματισμού |
| Ταχύτητα σχηματισμού | 0-12m/min. Θα πρέπει να είναι ελεγχόμενο από τον χειριστή, μπορεί να ρυθμίζεται στο κουτί ελέγχου. |
| Μηχανή σχηματισμού | 45KW*2κινητήρας εναλλασσόμενου ρεύματος |
| 3Σερβοκινούμενη τρύπανση | |
| Λειτουργία | Προφίλ τρύπησης σε καθορισμένη θέση. |
| Σφυροκόπηση μετά τη διαμόρφωση | Χτυπήσετε το φύλλο μετά το σχηματισμό ρολ στο απαιτούμενο μήκος |
| Κίνηση χτυπήματος | Το κύριο μηχάνημα δεν θα σταματήσει όταν τρύπηση, τρύπηση πετάει από 11KW κινητήρα servo |
| Υλικό μούχλας τρύπησης | D2 με θερμική επεξεργασία 58-60° |
| 4Υδραυλικό σύστημα κοπής | |
| Λειτουργία | Κόψτε το προφίλ σε καθορισμένο μήκος. |
| Τρίψιμο μετά τη διαμόρφωση | Κόψτε το φύλλο μετά το σχηματισμό κυλίνδρου στο απαιτούμενο μήκος |
| Κίνηση κοπής | Το κύριο μηχάνημα θα σταματήσει κατά την κοπή |
| Υλικό λεπίδα | D2 με θερμική επεξεργασία 58-60° |
| 5 . στοιβακτήρας | |
| Λειτουργία | Λαμβάνοντας το τελικό προϊόν, το ύψος μπορεί να ρυθμιστεί από υδραυλικό |
| Μέγεθος | 3m (μήκος) * 1,5m (μέγεθος) |

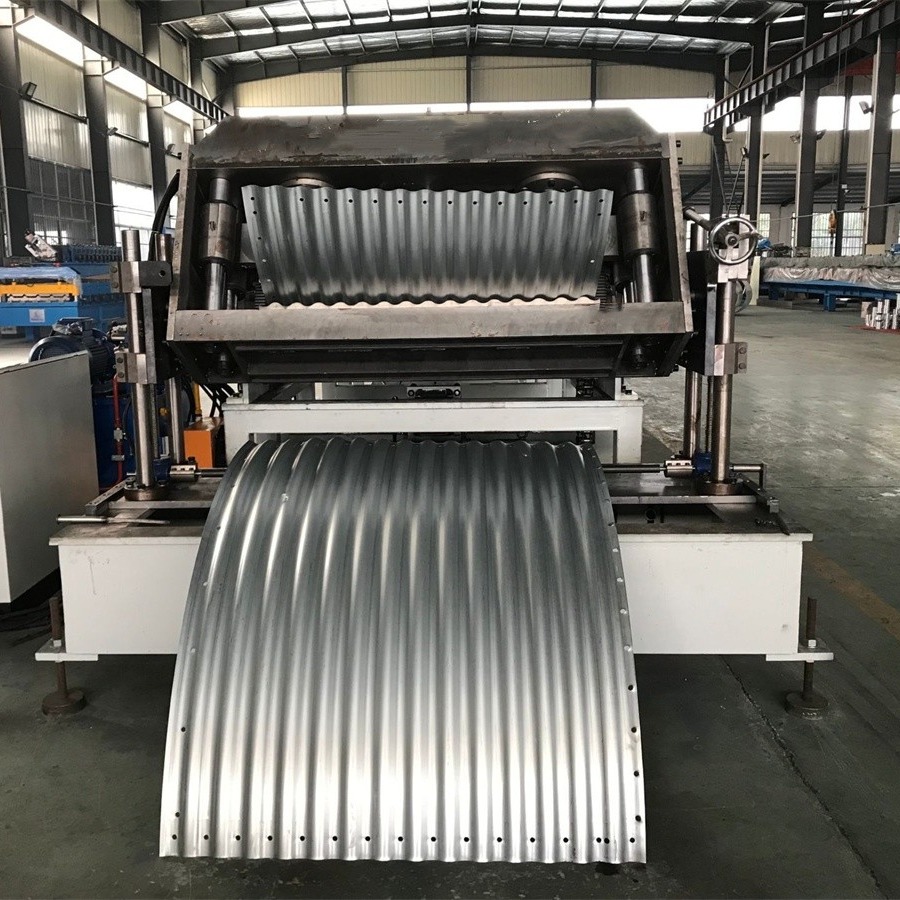

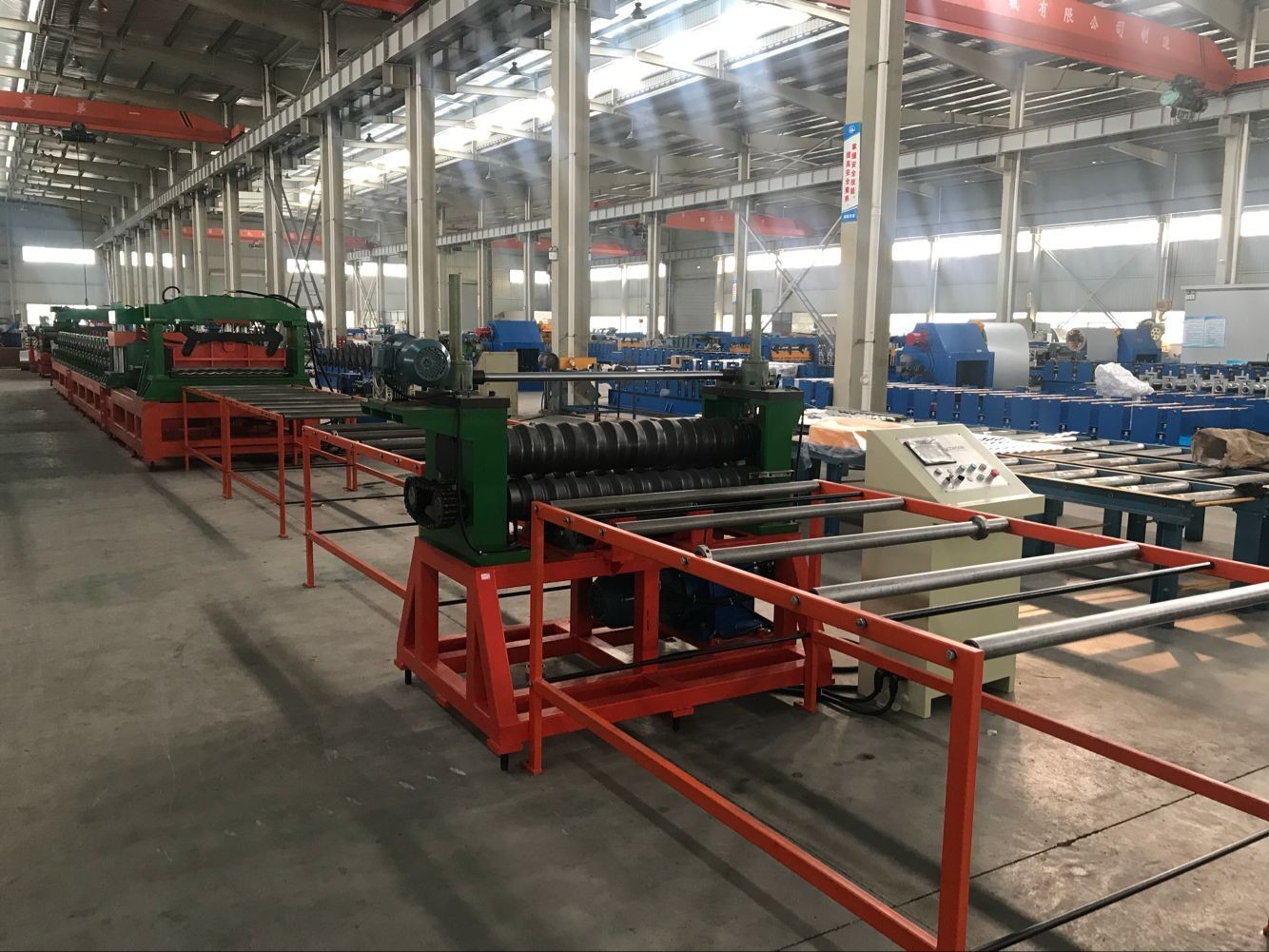

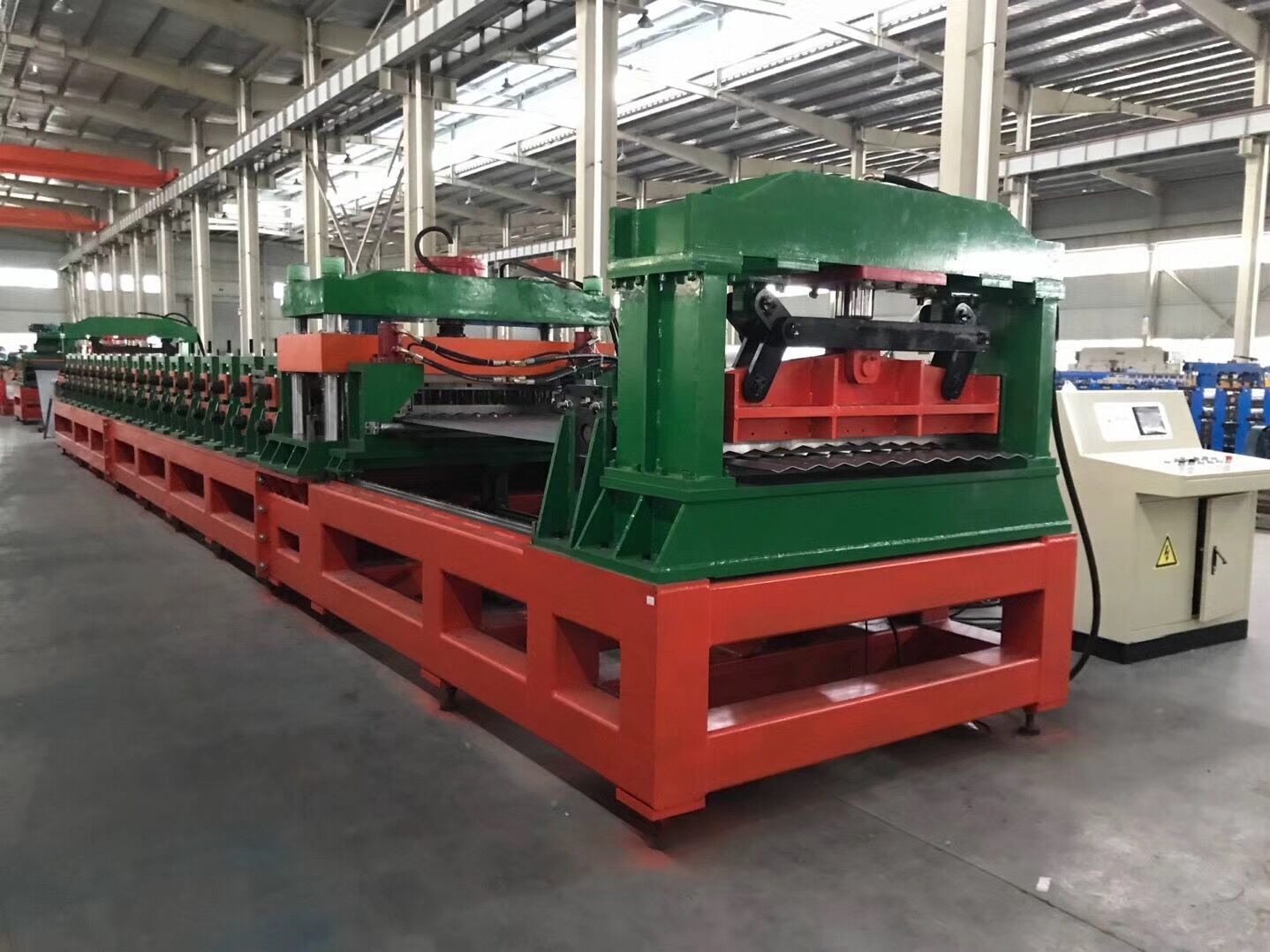

4Φωτογραφίες μηχανών για αναφορά
5. Εγγύηση
1: Εγγυημένη κατά δυσλειτουργιών λόγω κατασκευαστικών ελαττωμάτων για ένα έτος από την ημερομηνία αποστολής.
2: Οι επισκευές δεν πραγματοποιούνται χωρίς αλλαγή, ακόμη και κατά τη διάρκεια της περιόδου εγγύησης, στις ακόλουθες περιπτώσεις:
- Η ζημιά οφείλεται σε φυσική καταστροφή
- Παρεμβολή οφείλεται σε σφάλμα χρήστη
- Η δυσλειτουργία οφείλεται σε τροποποιήσεις
- Η δυσλειτουργία οφείλεται σε περαιτέρω μετακίνηση ή μεταφορά μετά την εγκατάσταση
3Αεροπορικό εισιτήριο, κόστος μεταφοράς, ξενοδοχείο,Τα έξοδα για τα γεύματα και τα 100$ ημερησίως καταβάλλονται για λογαριασμό του αγοραστή, εάν ο μηχανικός του κατασκευαστή πρέπει να αποσταλεί στο εργοστάσιο του αγοραστή για τη συντήρηση της μηχανής κατά τη διάρκεια της περιόδου εγγύησης..
6. FQA
1) Ε: Είστε κατασκευαστής ή εμπορική εταιρεία;
Α: Είμαστε κατασκευαστής και εμπορική εταιρεία.
2) Ε: Παρέχετε εγκατάσταση και κατάρτιση στο εξωτερικό;
Α: Οι υπηρεσίες εγκατάστασης μηχανών και κατάρτισης εργαζομένων στο εξωτερικό είναι προαιρετικές.
3) Ε: Πώς είναι η υποστήριξή σας μετά την πώληση;
Α: Παρέχουμε τεχνική υποστήριξη σε απευθείας σύνδεση καθώς και υπηρεσίες στο εξωτερικό από έμπειρους τεχνικούς.
4) Ε: Πώς λειτουργεί το εργοστάσιό σας όσον αφορά τον έλεγχο ποιότητας;
Α: Δεν υπάρχει καμία ανοχή όσον αφορά τον έλεγχο ποιότητας. Ο έλεγχος ποιότητας συμμορφώνεται με το ISO9001. Κάθε μηχανή πρέπει να περάσει από δοκιμές πριν συσκευαστεί για αποστολή.
5) Πώς μπορώ να σας εμπιστευτώ ότι οι μηχανές κολλήθηκαν δοκιμαστική λειτουργία πριν από την αποστολή;
Α: 1) Καταγράφουμε το βίντεο δοκιμής για αναφορά σας.
2) Σας καλωσορίζουμε να μας επισκεφθείτε και να δοκιμάσετε τη μηχανή από τον εαυτό σας στο εργοστάσιό μας.
6) Ε: Έχετε αυτή τη μηχανή σχηματισμού κυλίνδρων οροφής σε αποθέματα;
Α: Όχι, το μηχάνημα κατασκευάζεται με παραγγελία.
6Εγκατάσταση και εκπαίδευση:
Αν οι αγοραστές επισκεφθούν το εργοστάσιο μας και ελέγξουν το μηχάνημα, θα σας διδάξουμε πώς να εγκαταστήσετε και να χρησιμοποιήσετε το μηχάνημα, και επίσης να εκπαιδεύσετε τους εργάτες / τεχνικούς σας πρόσωπο με πρόσωπο.
Χωρίς να επισκεφθείτε, θα σας στείλουμε εγχειρίδιο χρήστη και βίντεο για να σας διδάξουμε να εγκαταστήσετε και να λειτουργήσετε.
Γ. Αν ο αγοραστής χρειάζεται τον τεχνικό μας να πάει στο τοπικό εργοστάσιο σας, παρακαλώ κανονίστε φαγητό και διαμονή και άλλα απαραίτητα πράγματα.
