| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Saibo |
| Αριθμό μοντέλου: | YX54-342 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
| Συσκευασία λεπτομέρειες: | Κατάλληλος για την ωκεάνια αποστολή |
| Χρόνος παράδοσης: | 60 εργάσιμες ημέρες μετά από τη λαμβανόμενη κατάθεση |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
| Main Power: | 7.5kw servo motor | Hydraulic power: | 15kw |
|---|---|---|---|
| Steel thickness: | 0.4-0.6mm | Station: | 11 stations+4 stations of side rollers |
| Decoiler: | 3T hydraulic decoiler | Machine structure: | Wire electrode cutting |
| Machine frame: | 350H beam welding | Drive: | by gear box |
| Line speed: | About 6m/min | Diameter of shaft: | 76mm |
| Επισημαίνω: | 7.5KW ρόλος κορυφογραμμών ΚΑΠ που διαμορφώνει τη μηχανή,Μηχανή σχηματισμού κυλίνδρων 6m/Min,Μηχανή σχηματισμού κυλίνδρων με τροφοδοσία από ελεγκτή |
||
Τεχνικά δεδομένα της μηχανής σχηματισμού κυλίνδρων Cap ridge
Μηχανή σχηματισμού καπάκι κορυφογραμμής για να κάνει καπάκι κορυφογραμμής κατάλληλο για επάνω χαλύβδιες οροφές.
Εδώ είναι μερικά δημοφιλή μηχανήματα για αναφορά σας,Σταματήστε να κόψετε το μηχάνημα,ταχύτητα λειτουργίας περίπου 2-4m/min.
πρότυπη κορυφογραμμή με επίπεδο πόδι, το οποίο πρέπει να κόψει το πόδι σύμφωνα με τα τραπεζοειδή φύλλα στέγης κατά την εγκατάσταση/
ειδική κορυφογραμμή που κόβεται σύμφωνα με τα τραπεζοειδή φύλλα της στέγης,που μπορούν εύκολα να τοποθετηθούν στην οροφή χωρίς περαιτέρω κοπή κατά την εγκατάσταση, οι οποίες βελτιώνουν σημαντικά την αποτελεσματικότητα της εργασίας, και ταιριάζουν πολύ με τα φύλλα οροφής για να είναι αδιάβροχα.
Τα μηχανήματα σχηματισμού καπάκιας Saibo περιλαμβάνουν 3 τόνους χειροκίνητη αποσύνδεση, μηχανή σχηματισμού με κοπή, ελεγκτή PLC, υδραυλικό σταθμό, τραπέζι εξόδου.Σύστημα ελέγχου Mitsubishi ή SiemensΕπιτρέψτε σας φιλικό προς το χρήστη, μπορείτε μόνο να βάλει το μήκος και τα κομμάτια, ρολό σχηματισμού μηχανή θα λειτουργήσει αυτόματα.
1Προφίλ για αναφορά
2. Προδιαγραφή του υλικού
| - Όχι, όχι. | Προδιαγραφή του υλικού | |
1
| Κατάλληλο υλικό | ΠΓΔΠ |
2
| πλάτος της πρώτης ύλης | 403 χιλιοστά |
| 3 | Δάχος | 0.4-0.6mm |
3. Λεπτομερείς παράμετροι μηχανής
| 1 | Rυλικό ολέρ | Πάνω επιφάνεια χρωματισμένη με χρώμιο ASTM1045 |
| 2 | Σταθμός κυλίνδρων | 7 σταθμοί+ 4 σταθμοί πλευρικών κυλίνδρων |
| 3 | Διάμετρος άξονα | ¢65mm υλικό: 40CR με θέρμανση |
| 4 | Δομή μηχανής | Τρίψιμο ηλεκτροδίων σύρματος |
| 5 | Κεφάλαιο 3 | 350H συγκόλληση δέσμης |
| 6 | Τρόπος τροφοδοσίας | με χειροκίνητο |
| 7 | Κεντρικός κινητήρας | 7Σερβοκινητήρας.5kw |
| 8 | Υδραυλική ισχύς | 15 kW |
| 9 | Υλικό καλούπιας | Σκληρότητα Cr12, 58-62 HRC |
| 10 | Υλικό μολύβδου λεπίδας και πίνακα τύπου | Σκληρότητα Cr12, 58-62 HRC |
| 11 | Σύστημα κοπής | υδραυλική κοπή στύλων |
| 12 | Κατάλληλο υλικό | Χάλυβα χρώματος, 0,4-0,6 mm |
| 13 | Συστήματα κίνησης | με κιβώτιο ταχυτήτων |
| 14 | Τετάρτη | 380V, 50HZ, 3P |

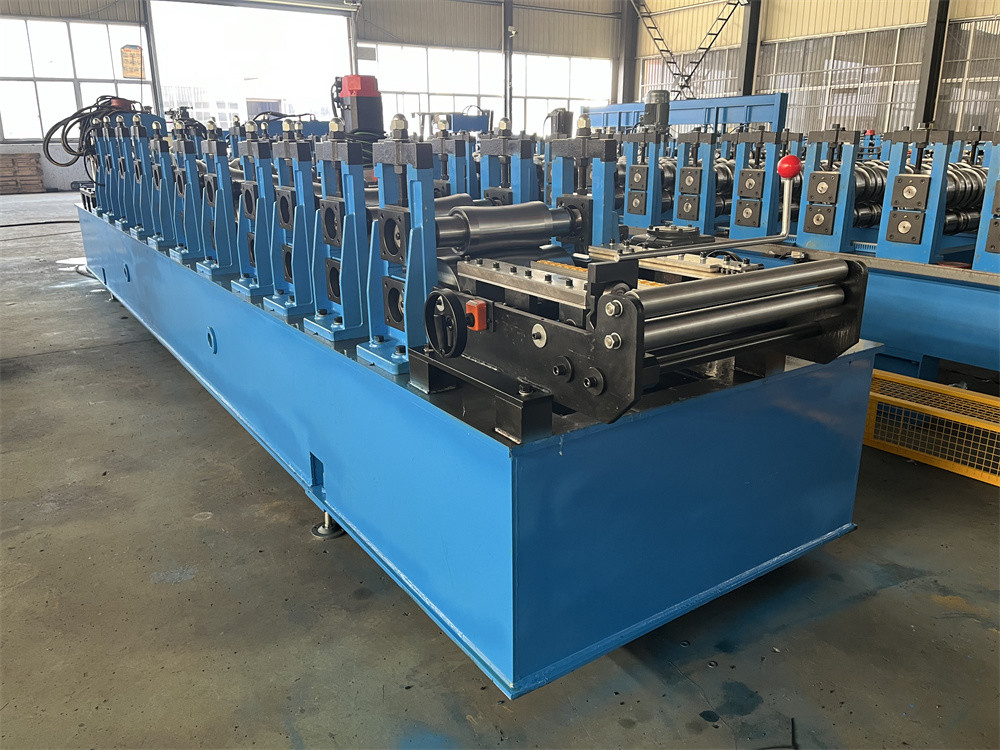

4Φωτογραφίες για αναφορά
5Διατήρηση και ασφάλεια
1Θα πρέπει να υπάρχει ένα καλώδιο γης ανεξάρτητα συνδεδεμένο με το έδαφος.
2- Καθαρίζετε τα ηλεκτρικά εξαρτήματα μία φορά το μήνα.
3Μην ανοίγετε την πόρτα του ηλεκτρικού κουτιού, εκτός από το καθάρισμα και τη ρύθμιση.
4Κατά τη διάρκεια του μηνιαίου καθαρισμού, ελέγξτε την μόνωση και τις συνθήκες σύνδεσης κάθε ηλεκτρικού εξαρτήματος.
5Το μηχάνημα: 380V/50HZ, λειτουργικά μέρη: AC24V, Παρακαλούμε ανατρέξτε στο σχέδιο ηλεκτρικής αρχής και τον πίνακα για συντήρηση.
6Μην τροποποιείτε τις παραμέτρους του συστήματος εκτός αν ο χειριστής είναι εξειδικευμένος στο σύστημα ελέγχου.
.
7Όταν το σύστημα δεν λειτουργεί σωστά, καλέστε εξειδικευμένους τεχνικούς ή ηλεκτρολόγους για συντήρηση.

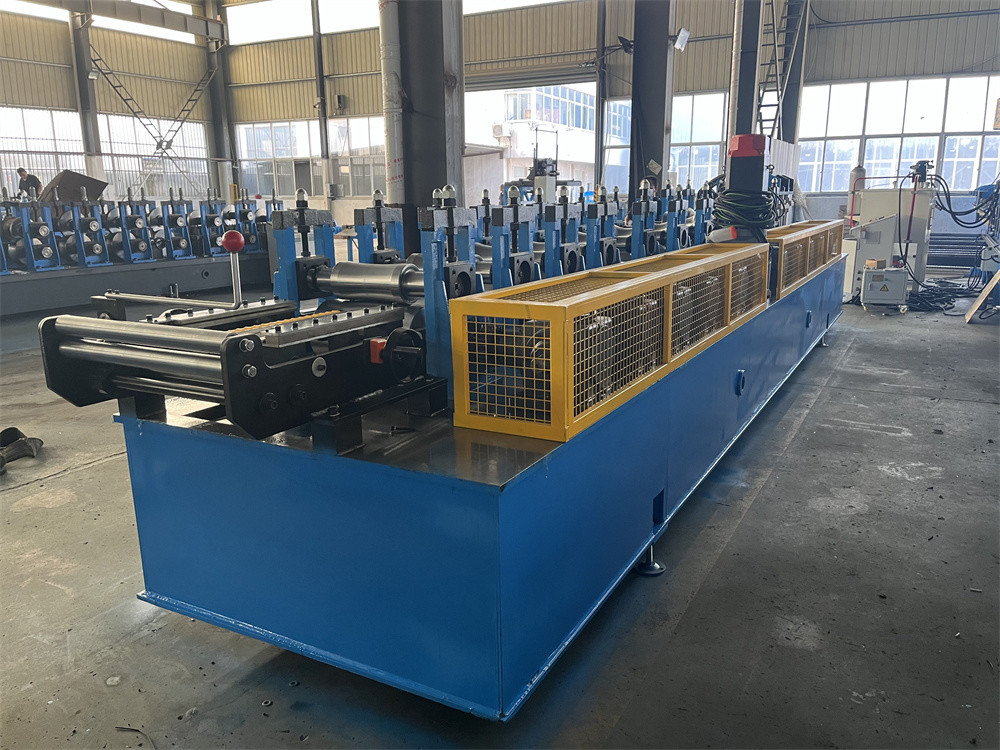

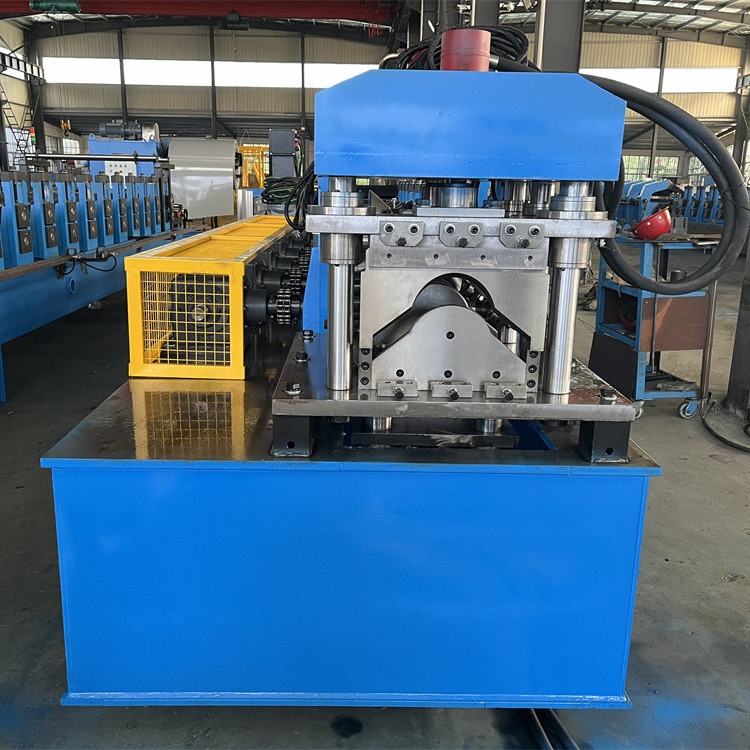

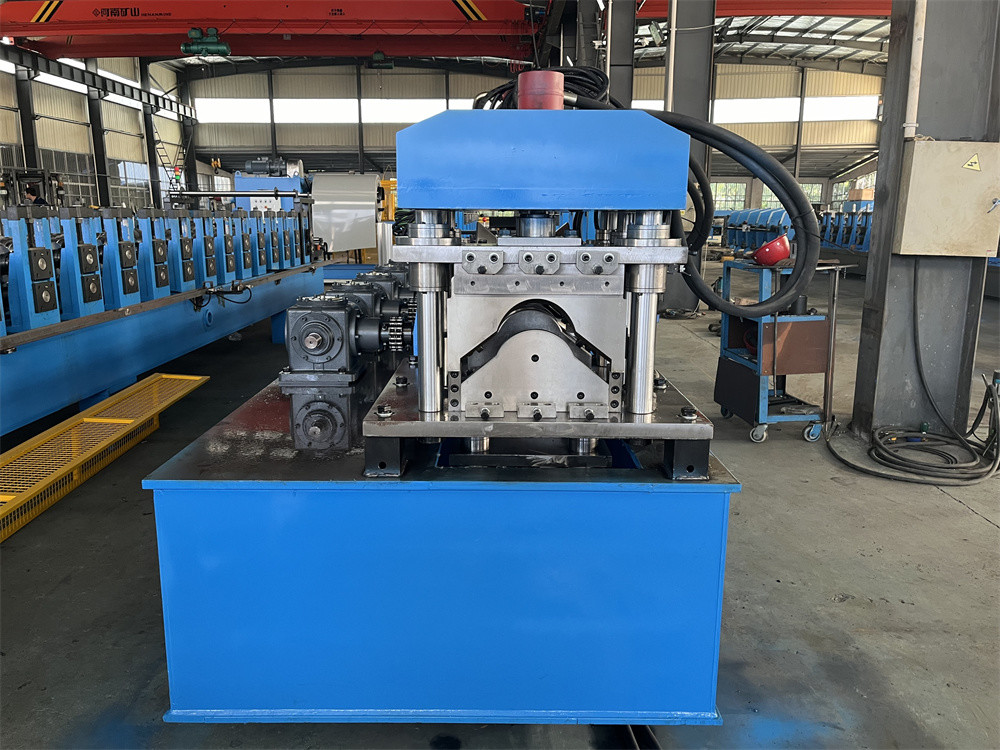

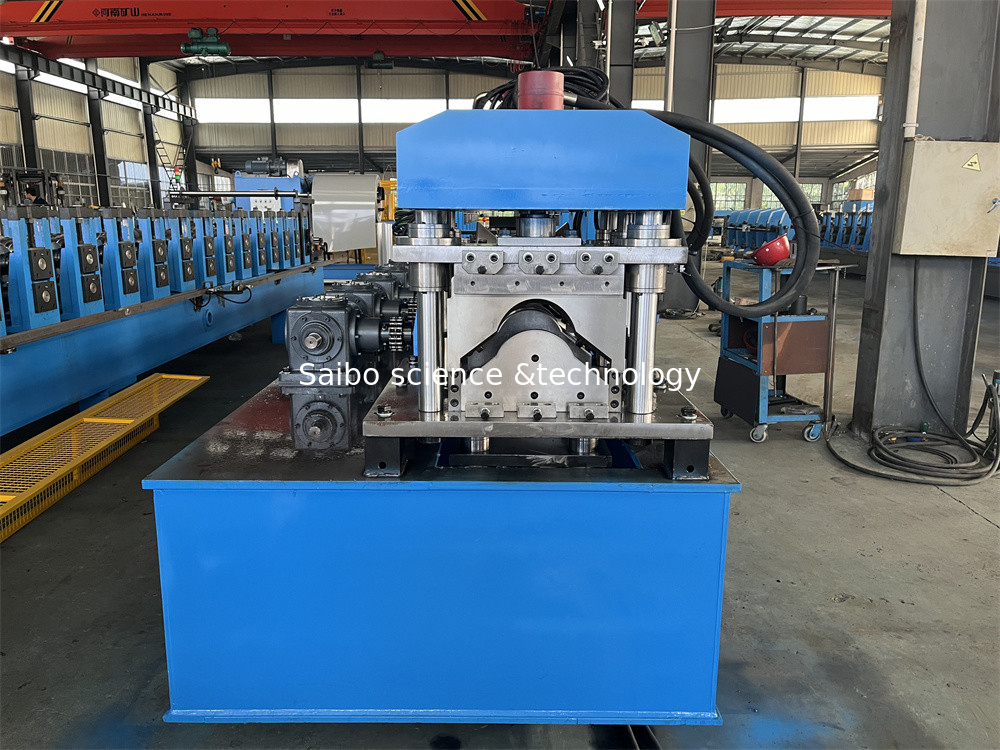

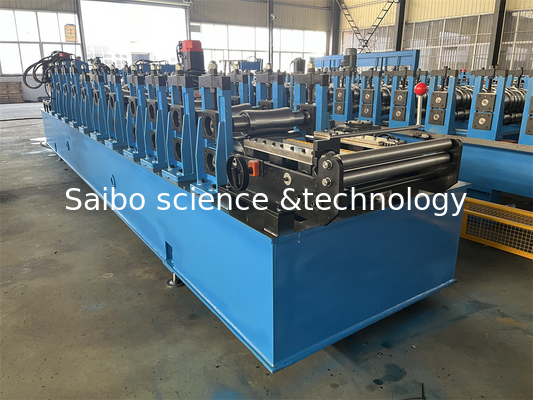

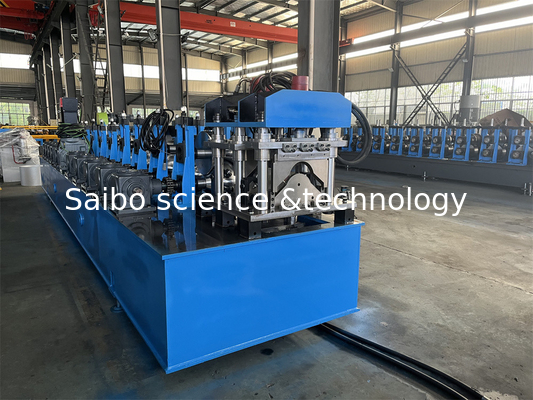

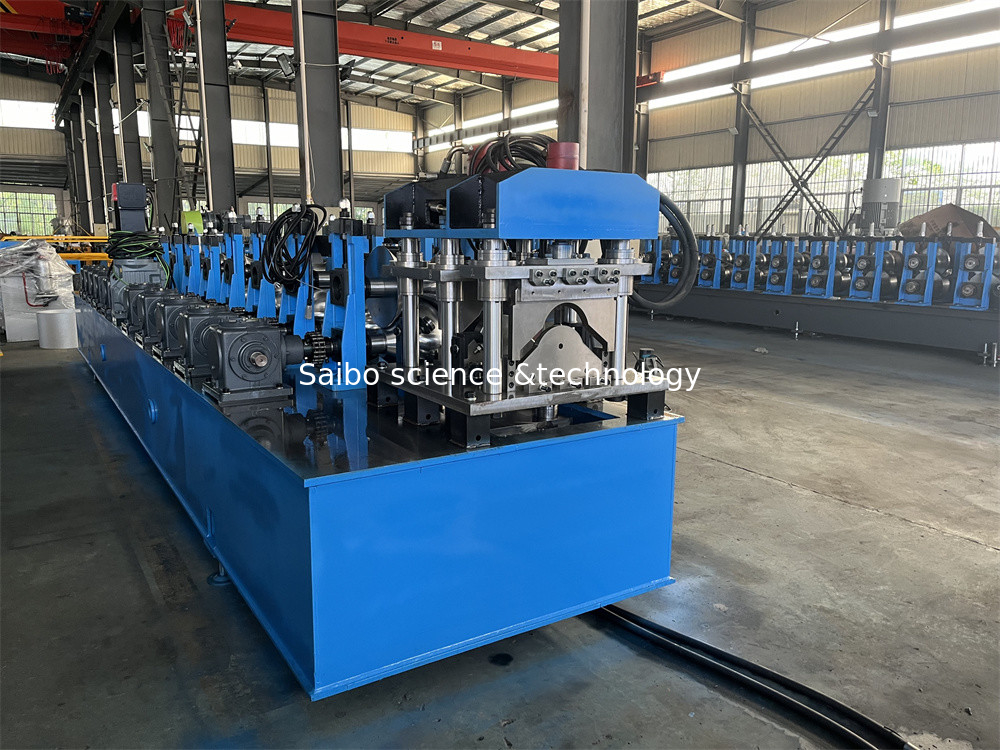

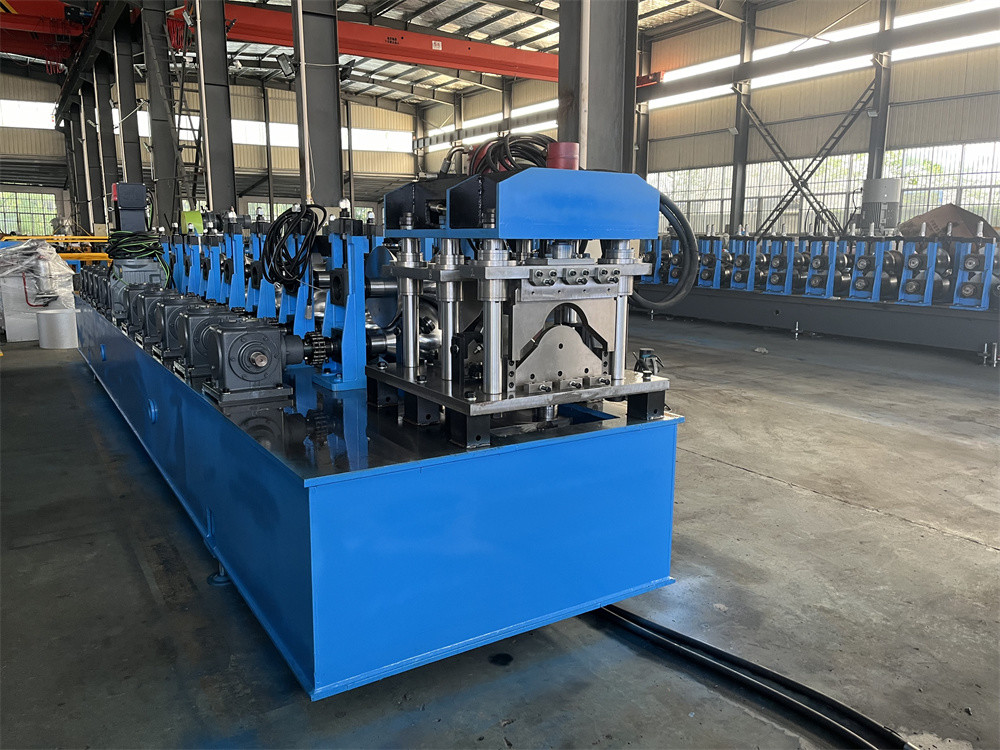

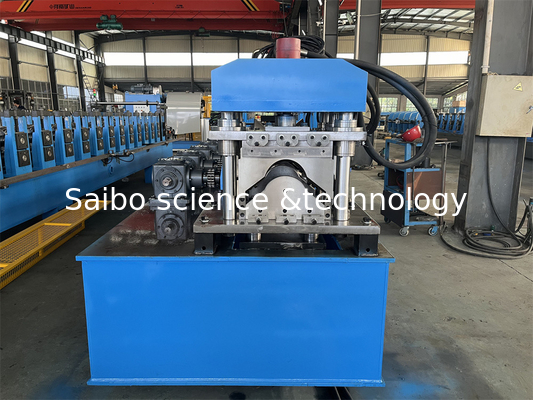

6.Εικόνα μηχανής για αναφορά:
